一、重汽豪沃TX单桥10吨油罐车产品介绍
☆产品轻量化设计。主要通过轻量化材料、轻量化结构和轻量化工艺来实现,罐体材质为国内一流钢材厂家(武钢、安钢、宝钢)提供的优质碳钢板材生产制作。
☆产品安全稳定。罐车系统采用成套嘉隆欧标系统,满足各加油站的加载需求。
☆焊缝美观可靠。罐体环缝采用异形罐体自动焊接机焊接,罐体纵焊缝平板对接自动焊接机焊接,成形美观,变形小,接缝可靠。
☆整车外观件均采用激光切割下料,数控折弯成型,成型美观,简洁大气。
☆整车均采用全封闭轻量化箱体,箱体容量大,操作方便。
☆罐顶喷涂防滑沙工艺,有效提升登高作业的安全性。
☆尾部保险杠均采用方钢型材,满足国标规定的冲击试验要求。

二、重汽豪沃TX单桥10吨油罐车底盘配置
豪沃;TX5;基础款;专用车;危化;TX-M驾驶室;电动电加热后视镜;主气囊+副简易型座椅;MC07.25-61发动机;HW95508STC变速箱;VPD50C前轴(盘);MCJ09BGQ自调臂单后桥(鼓);速比4.11;单层车架(6+4局部加强/250);前少后空气悬架(3/-);国产方向机;限速79km/h;前置排气系统;EBS+ESC;中位保险杠(全金属);轻量化车轮;275/80R22.5轮胎(纵向花纹/18PR);300L油箱;LDWS+FCWS(带雷达);中国重汽智能通D版;电磁式电源开关;转向轮爆胎应急装置;选装胎压监测系统;选装危险品标志灯;
三、重汽豪沃TX单桥10吨油罐车上装配置
加油车:罐体容积按公告尺寸制作,约15立方米,介质“柴油、汽油”,罐体材料5mm厚(>4.75mm),封头5mm(>4.75mm)厚,取力器开关装离合器上方,带泵,带一全套欧标(一个双呼吸阀欧标罐口,一个海底阀(海底阀开始左右箱内各一个),一个下装油,一个废气回收,一个防溢流探杆及插座),下装油及泵进泵出装在副驾驶一侧,加装海底阀声光自动报警系统,正驾驶一侧一个长1.05米的箱子(箱体全密封,做好支撑),泵箱预留接口,装两个球阀,25带倒丝,炮筒管前端满焊带滴油孔接小球阀,带静电卷盘,一个工具箱,带折叠护栏,配一个防火帽,两根与罐体等长的输油管,两个灭火器,其余标配。保证罐体及整车外形尺寸按公告制作。采用罐体喷砂工艺。(3)油漆:灰色,贴反光条、反光带,三个“易燃液体”标,安全告示。
四、重汽豪沃TX单桥10吨油罐车整车技术参数表:
楚胜牌CSC5187GJYZ6型加油车
【整车技术参数】
|
产品商标
|
楚胜牌
|
公告批次
|
392(扩展)
|
产品名称
|
加油车
|
产品型号
|
CSC5187GJYZ6
|
总质量(Kg)
|
18000
|
罐体容积(m3)
|
15
|
额定载质量(Kg)
|
10070,10005
|
外形尺寸(mm)
|
8520×2525×3320
|
整备质量(Kg)
|
7800
|
货厢尺寸(mm)
|
××
|
额定载客(人)
|
|
准拖挂车总质量(Kg)
|
|
驾驶室准乘人数(人)
|
2,3
|
鞍座最大载质量(Kg)
|
|
接近角/离去角(°)
|
19/12
|
前悬/后悬(mm)
|
1430/2390
|
轴荷(Kg)
|
6500/11500
|
最高车速(Km/h)
|
80
|
备注
|
该车适用于危险品运输,运输车辆类型:FL型.准运介质最大密度:700千克/立方米,罐体总容量15立方米,罐体有效容积14.29立方米,罐体外形尺寸(长×宽×高)(mm):5900×2200×1480.侧、后防护材料均为Q235,螺栓连接;后防护截面尺寸(mm):120×60,下边缘离地高490mm.仅选用排气管前置、安装限速装置(限速80km/h)、前轮盘式制动及子午线轮胎的底盘,转向轮安装轮胎防爆应急防护装置,后轴采用空气悬架.安装带有卫星定位功能的行驶记录仪.EBS系统控制器生产企业/型号为威伯科(上海)管理有限公司/EBS3.加油机型号及生产企业:BL1111Z/珠海市贝林加油设备有限公司中山分公司,HS1812B/托肯恒山科技(广州)有限公司,SKES-1112/恒和嘉华科技有限公司(上海伯莱机械有限公司),SK20QF-111A、SK20QF-222A/郑州三金石油设备制造有限公司,CS20D1110F/正星科技有限公司,JSK-70B1121CZ、JSK-70B1121C、JSK45B1121C/稳恩佳力佳(北京)石油化工设备有限公司,ZH6444、ZH3111P/佛山市众泽机电科技有限公司,XTST121BF1/邢台正润通科技发展有限公司,TA-1111KFJ/沈阳航天新阳机电有限公司,HT-CZ1111/湖北华特专用设备有限公司,ZY181111/安徽省中原仪表有限公司,FBXO(EX)、ACZS-1112、ACZS-1111/永嘉县奥诚五金制品有限公司,BL1211Z/广东贝林能源设备有限公司,BJJ-20-AH2/安徽省锐凌计量器制造有限公司.该车可选装直接供电式ETC车载装置.随底盘选装驾驶室,选装前保险杠样式,选装前部灯具样式,选装前面罩样式.仅采用4700mm轴距底盘.仅采用轮胎:295/80R22.5 18PR,10.00R20 18PR,275/80R22.5 18PR.
|
【底盘技术参数】
|
底盘型号
|
ZZ1187K501GF1
|
底盘名称
|
载货汽车底盘
|
商标名称
|
豪沃牌
|
生产企业
|
中国重汽集团济南卡车股份有限公司
|
轴数
|
2
|
轮胎数
|
6
|
轴距 (mm)
|
3800,4200,4500,4700,5000,5200,5600,5800,4000
|
轮胎规格
|
295/80R22.5 18PR,12R22.5 18PR,11.00R20 18PR,10.00R20 18PR,275/80R22.5 18PR,11R22.5 18PR,295/60R22.5 18PR
|
钢板弹簧片数
|
11/9+8,3/9+8,3/3+2,2/3+2,3/-,2/-,2/3,7/7+6,7/7+3,3/7+6,3/7+3,3/3+3,9/9+6
|
前轮距(mm)
|
1950,2035,1910,1930,2060
|
燃料种类
|
柴油
|
后轮距(mm)
|
1848,1860,1880
|
排放依据标准
|
GB17691-2018国Ⅵ
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
MC07.25-60
WP4.6NQ220E61
MC07.27-60
MC07.29-60
MC05H.25-60
MC05H.23-60
MC05H.20-60
WP6H245E61
MC07H.29-60
WP6H270E61
WP7H220E62
WP7H245E62
WP7H270E62
WP7H300E62
WP4.6NQ200E62
WP4.6NQ220E62
MC07.25-61
MC07.27-61
MC07.29-61
WP4.6NQ240E62
WP6T260E62
WP6T280E62
WP6T290E62
WP6T300E62
MC07H.29-61
MC07H.27-61
WP5NQ245E62
|
中国重型汽车集团有限公司
潍柴动力股份有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
潍柴动力股份有限公司
中国重型汽车集团有限公司
潍柴动力股份有限公司
潍柴动力股份有限公司
潍柴动力股份有限公司
潍柴动力股份有限公司
潍柴动力股份有限公司
潍柴动力股份有限公司
潍柴动力股份有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
潍柴动力股份有限公司
潍柴动力股份有限公司
潍柴动力股份有限公司
潍柴动力股份有限公司
潍柴动力股份有限公司
中国重型汽车集团有限公司
中国重型汽车集团有限公司
潍柴动力股份有限公司
|
6870
4580
6870
6870
4910
4910
4910
6220
7360
6220
6800
6800
6800
6800
4580
4580
6870
6870
6870
4580
5496
5496
5496
5496
7360
7360
4580
|
188
162
202
213
180
166
147
180
213
199
162
180
199
221
147
162
190
202
213
177
191
206
213
221
213
202
177
|

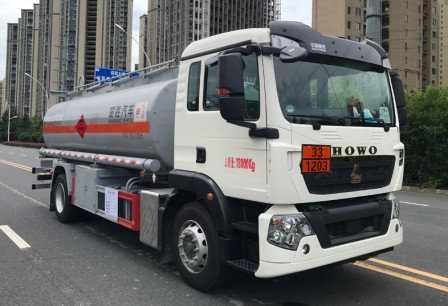

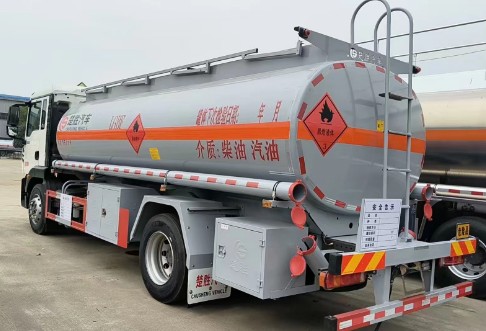

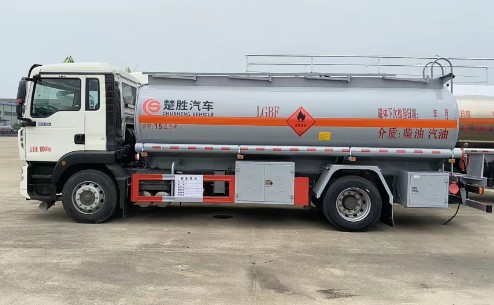

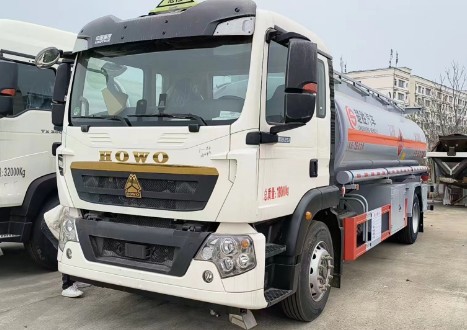

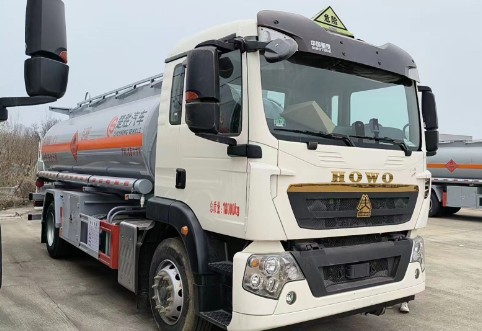

重汽豪沃TX单桥10吨油罐车多方位图片:



|
