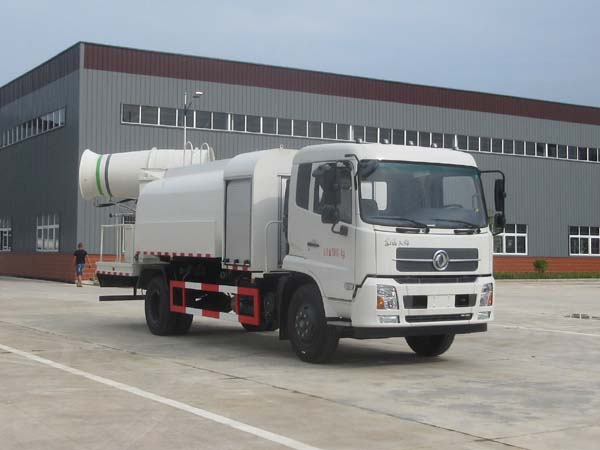

东风天锦多功能抑尘车
作者：解放油罐车 来源：油罐车厂家 日期：2017/4/27 10:01:05 人气： 标签：东风天锦多功能抑尘车久鼎风牌JDA5161TDYDF5型多功能抑尘车
（一）东风天锦多功能抑尘车技术参数：
【主要技术参数】
产品商标
久鼎风牌
公告批次
288
产品名称
JDA5161TDYDF5型多功能抑尘车
产品号
ZMFJX59901N
总质量(Kg)
15800
罐体容积(m3)
额定载质量(Kg)
5005
外形尺寸(mm)
8950,9180×2500×3800
整备质量(Kg)
10600
货厢尺寸(mm)
××
额定载客(人)
准拖挂车总质量(Kg)
驾驶室准乘人数(人)
3
载质量利用系数
接近角/离去角(°)
20/12
前悬/后悬(mm)
1430/2820,1430/2750
轴数
2
轴距(mm)
3800,4200,4500,4700,5000
轴荷(Kg)
5800/10000
最高车速(Km/h)
98
其它
1.随底盘选装驾驶室前脸扰流罩.选装前雾灯.选装卧铺侧窗装饰板。选装上装半包形式,选装后部风机样式,选装上装前部栏杆,选装围裙式侧防护。上装颜色及图案可变化。2.整车长/轴距/ 后悬(mm)对应关系:8950/4700/2820,9180/5000/2750。侧、后防护装置材料材质:Q235, 连接方式焊接加螺栓连接,后部防护装置断面尺寸(宽×高)50×100(mm),后部防护离地高度:450mm。ABS型号:3631010-C2000,4460046440;生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,威伯科汽车控制系统(中国)有限公司。
【底盘技术参数】
底盘型号
DFL1160BX1V
底盘名称
载货汽车底盘（二类）
商标名称
东风牌
生产企业
东风商用车有限公司
外形尺寸(mm)
7090,7490,7790,8290,8790×2370,2460×2760,2840
轮胎数
6
接近角/离去角(°)
20/18
轮胎规格
9.00-20,9.00R20,10.00-20,10.00R20,10R22.5,275/80R22.5,275/70R22.5,295/80R22.5
钢板弹簧片数
7/9+6,8/10+8
前轮距(mm)
1880,1900,1920
燃料种类
柴油
后轮距(mm)
1800,1860,1820
排放标准
GB3847-2005,GB17691-2005国V
发动机型号
发动机生产企业
排量(ml)
功率(Kw)
ISB180 50
东风康明斯发动机有限公司
5900
132

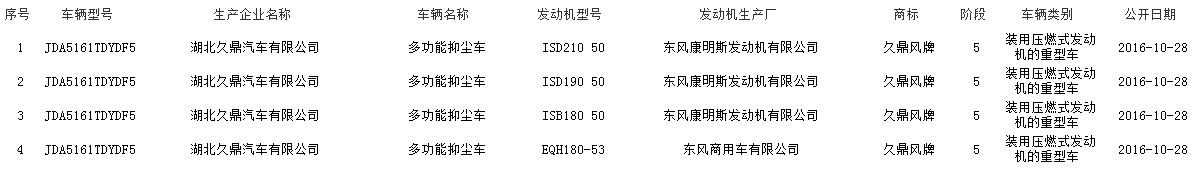

（二）东风天锦多功能抑尘车车辆环保：
（三）东风天锦多功能抑尘车底盘配置：
采用东风天锦底盘制作，4X2驱动，国五排放标准，康明斯180马力发动机，发动机型号为ISB180 50，东风6档变速箱，轴距为4700MM，9.00钢丝胎，4.5吨前桥，9吨后桥。

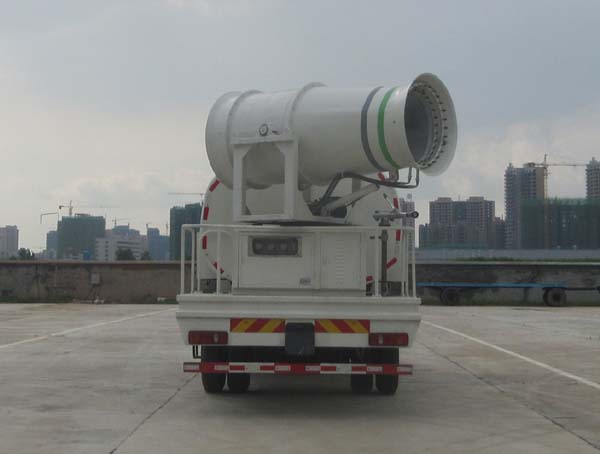

（四）东风天锦多功能抑尘车整车技术参数：1、底盘及其他技术参数产品型号JDA5161TDYDF5型多功能抑尘车底盘型号DFL1160BX1V底盘生产厂东风汽车公司整车外形尺寸（长×宽×高）mm9180×2500×3800发动机型号ISD180 50发动机生产厂东风康明斯发动机有限公司额定功率kW 155轴距mm5000接近角/离去角°20/18最高车速 km/h98最大总质量kg15800额定载质量kg5005驱动形式4X2轮距（前/后）mm1920/1820最大爬坡度 ﹪30最小离地间隙mm整备质量kg10600轮胎型号10.00R20 6+1专用参数：罐体有效容积 （m3）10药泵流量：100-160L/min工作压力：2.0-3.5Mpa水雾颗粒：50-200um水平射程(静风状态)：60-70m仰俯角度：-10°～45°（遥控）旋转角度： 320°（遥控）防护等级：IP55控制方式：遥控/手动配套动力：80KW柴油发电机组ABS型号/厂家3631010-C2000/东风电子科技股份有限公司制动系统公司缓速器或其他辅助制动装置型号/厂家与公告备案型号/厂家一致整车质量及性能应符合相关标准，安全性能符合GB7258标准。2、罐体总成：序号内容1、采用矩圆形罐体；罐体外形设计保证整车协调。2、封头采用5mm的钢板，筒体采用4mm厚的钢板， 钢板厚度负偏差应符合相应国家标准。3、罐内设1个防波板，钢板厚度3mm，防波板与罐体连接应牢固。4、罐体上部装设1个带呼吸罐口，直径为Φ500 mm，便于人员进入罐内清理污垢；罐口加装密封圈。5、管路系统中，主管路采用无缝钢管，洒水管路为2”无缝钢管，洒水管路阀门采用不锈钢材料，其它阀门采用铝合金材料，前喷和后洒均可自动操控。管路所有阀门的质量均要保证。具有可靠耐用、密封性好，操作灵活。泵进口加装过滤器。6、10米消防水带配接头泵出口管路上安装自流阀和消防接口阀（接口密封垫圈应进行加强处理）、精度等级不低于1.6级的压力表；罐体单侧前加装自流排水口，带阀门和消防接口，两侧面各增加一个加水管口带阀门和消防接口，后平台向上的管路上加装球阀、接头（连接消防卷盘用）.7、车辆后部加装雾炮平台，平台上安装高压水炮，高压炮竖管采用U型螺栓固定，防止喷水时产生冲力，罐体后部加装上下扶梯，罐体顶部围板形式。保证人员在罐顶作业时的安全。8、罐体与罐座应加装衬板，所有焊缝应均匀，外部焊缝均为满焊，采用断焊的要保证断焊长度和间距一致。9、U型连通密封式水位计安装于罐体后封头上合适位置，保证上下连接口密封可靠。液位计固定应牢固。罐体前封头下部加装低液位报警装置。10、应采用等离子切割或剪板手段下料，不允采用火焰切割下料板料，否则将毛边打磨光滑。焊接后对焊缝及热影响区产生的飞溅进行打磨处理。11、罐内应喷砂除锈后等级检验合格进行防腐处理。罐外部喷双组分灰色底漆，罐座及其以下部件喷黑漆（包括后平台下部、泥瓦等），不得漏喷漆。（五）东风天锦多功能抑尘车性能特点：该车辆结构紧凑、布局合理、部件做工精细、产品配置完善、操作性能好，采用椭圆形或者方圆形结构的水罐，全部采用镀锌管道，管道上有压力表，方便操作人员随时掌握泵的运转情况。驾驶室和罐体中间有量管，使水罐内的水量一目了然。罐体尾部有操作平台，平台有安全防护栏保障操作人员的安全，平台上有爬梯方便操作人员上下车观察罐体内的情况。1.功力强、射程远、穿透力强、雾粒附着力强、覆盖范围广、可以实现精量喷雾。2.工作效率高、喷雾速度快;对容易引起尘埃的堆场喷水除尘时，喷出的雾粒细小、与飘起的尘埃接触时，形成一种潮湿雾状体，能快速将尘埃抑制降沉，雾量沉降率可达95%。3.二次雾化技术，采用了一种特定的起涡轮风助装置改变风向使之与雾粒的流动方向形成一个夹角，促进水雾化充分。4.当雾滴从喷嘴中喷出后在喷雾区域被高速高压气流进一步破碎，并使雾滴的速度逐渐增加，提高了雾化程度，雾化一般可达到约50-150um直径大小的雾滴。 配套动力灵活，既可用三相380V的市电，也可配套柴油发电机组供电。5.可固定安装在混凝土浇筑的平台上，也可配套柴油发电机组供电安装在运输车辆上;操作灵活，使用安全可靠，遥控和人工控制操作，可随意控制调节水平旋转喷雾角度。6.耗水量相比其它抑尘喷洒设备可节约70%～80%(喷枪、洒水机车)，且水雾覆盖粉尘面积远远大于其它抑尘喷洒设备。（六）东风天锦多功能抑尘车产品图片：
