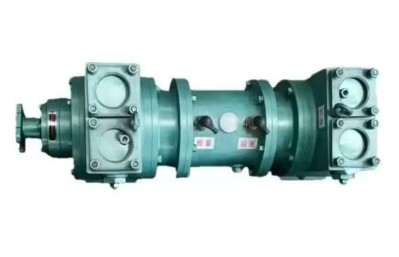

油罐车双联油泵_SCYP10-18对联双舱油泵使用说明书
作者：油罐车双联油泵 来源：油罐车厂家 日期：2026/10/24 8:54:38 人气： 标签：油罐车双联油泵 SCYP10-18对联双舱油泵使用说明书油罐车双联油泵_SCYP10-18对联双舱油泵使用说明书
注意：本文只是介绍有这个产品，主要配套于油罐车使用，此文章不做销售用途，如果有侵权和错误，请联系网站负责人删除！
SCYP对联双舱油泵使用说明书

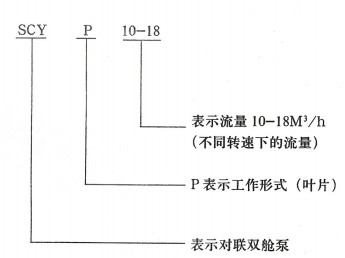

一 、概 述SCYP对联双舱油泵，是一个厂家技术人员在引进、吸收、消化国内外几十种同类产品的基础上，并根据多家大型汽车改装企业的实际需要，开发研制的最新产品。 是双舱加油车的首选用泵。二 、用 途 及 特 点1. 该泵主要用于输送粘度在5～1500cst, 温度在80摄氏度以下，不含固体颗粒， 无腐蚀性的各种油类介质。如汽油、煤油、柴油以及机械润滑油。也用于液压传动系统。2. 该泵具有体积小、效率高、运转平稳、自吸能力强、改变转速增加流量，即 使发动机再怠速情况下也能正常工作，并满足流量和压力的要求；工作可靠性强。3. 该泵是二泵合一，对联安装在同一轴心线上，体积小，便于安装。变换每台 油泵时，可以通过主令开关控制电动离合器，任意启动每台泵。可单一启动，也可 同时启动，不受传动轴转速影响。简化了设备安装的复杂性，降低了变换油泵的限 制性，并实现了同时输送两种不同介质的液体，延长了泵的使用寿命。三、型号表示意义
四 、电路按装图
五、工作性能范围

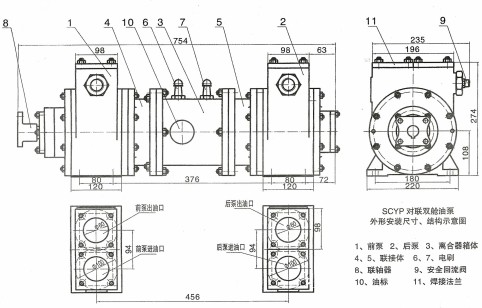

输入转速n=500 转/min 时流量Q=10M3/h 工作压力P=0.3MPa输入转速n=1000 转/min 时流量Q=18M3/h 工作压力P=0.3MPa六、 结 构 特 征1. 主要零件有：泵体、转子、偏心套、轴承支架、油封、安全阀等。油泵的工 作室由偏心套内表面、转子外表面、及两个轴承支架端面围成的空间组成。偏心套 是复合曲面，旋转中叶片把工作室分为吸入腔和吐出腔。泵具有转子槽、转子两端 面与两轴承支架端面、叶片与轴承支架端面等构成间隙很小的滑动摩擦面，以保证 较高的容积效率。泵旋转运动的部件采用金属相对非金属结合，从而避免静电火花产生。油泵的旋转方向从输入轴向看分左旋和右旋两种。安全阀装置的一侧为油泵 吸入口；另一侧为吐出口。2. SCYP对联双舱油泵：是两泵对联，由连接体、离合器箱体连接而成。泵的 传动轴、离合器是通过电动离合器控制。3. 密封部分：油泵的固定结合面全部采用丁晴橡胶“O” 型 密 封 圈 ，轴两段采 用双油封，与油封摩擦的轴表面处理，从而改变了表面硬度和防锈能力，达到延长 使用寿命的效果。4. 安全阀：为了保证油泵出口压力在一定极限内，避免损坏油泵出口管线上的 加油设备，特设定的回流保护装置。当油泵出口超过规定压力时，安全阀自动打开， 液体在泵内循环。为了保证安全阀的可靠性，经过精确调试，安全阀由阀盖、弹簧、 调整螺钉、阀体等组成。油泵出口压力的大小由调整螺钉调节，顺时针旋转时，压 缩弹簧在外力作用下弹力增大，回流的压力随之增大，反之减小。七 、 工 作 原 理该泵是靠叶片离心滑动工作，在偏心套内旋转，进口空腔容积逐渐增大，形成 负压，产生吸力，从而将液体吸入；当旋转一定角度后，容积截面逐渐减小，从而 将液体压出。在吸油腔与压油腔之间有一封油块将两腔隔开，叶片靠离心力和轴承 支撑端面与偏心套表面紧密结合，使油泵在额定状态下正常工作。八、SCYP对联双舱油泵安装尺寸、结构示意图

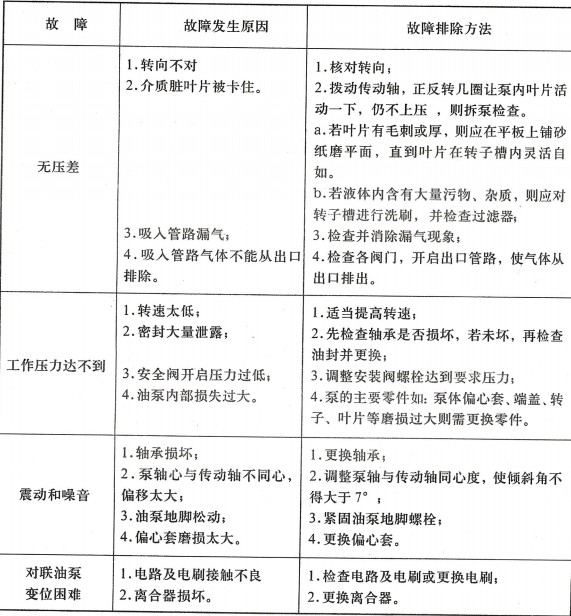

九 、安装使用注意事项1. 油泵进油口应安装过滤器，防止在管路或油罐安装过程中有焊渣、氧化皮等 杂物残存，随工作液冲入泵内导致叶片卡死或损坏部件。过滤网可用30#～40#金 属网布，其截面必须大于输入管径1.5～2倍。2. 油泵启动前，须将进油管道及泵内气体排出，否则由于气塞现象影响抽液。 泵不应长时间空车运转，以免影响使用寿命。3. 油泵不允许承受管路或其他外来的负荷。4. 定期清洗过滤器，以免污物堵塞影响泵正常工作。经常检查调整安全阀的泄 油压力。5. 油泵转速应由低到高缓慢加速，并保持相应的转速。不得任意超速运转，也 不能忽高忽低(如正常加油，发动机怠速运转即可)。6. 管路安装完毕试压时，应该用柴油试车，以免泵内锈蚀。7. 必须严格按照SCYP 对联双舱泵第七条所示安装。8. 主令控制开关可安装在控制箱内，也可安装在驾驶室内，做好固定及保护。9. 安装油泵支架与油泵地脚接触面应平整，不得有凹凸现象。10. 经常检查连接筒内润滑油情况，以防损坏滑块及部件。十、可能出现的故障及排除方法

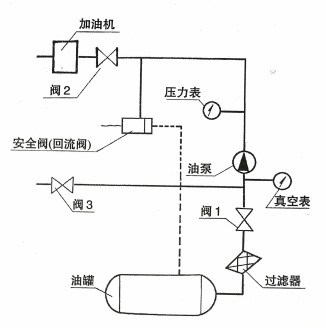

十一、管路系统示意图
管路系统示意图说明：1 、 将本罐油料经加油机税控加油：关闭阀3、打开阀1和阀2。2 、 从其它容器自吸油料：关闭阀1、找开阀2和阀3。3、 将本罐油料自流入其它容器：关闭阀2、打开阀1和阀3。4 、 为保护好加油设备安全阀应回流到罐体内。5 、 本管路系统示意图仅供参考。 - 上一篇：不锈钢DN65四位三通球阀_不锈钢DN80四位三通球阀_不锈钢滤网三通 下一篇：没有资料
