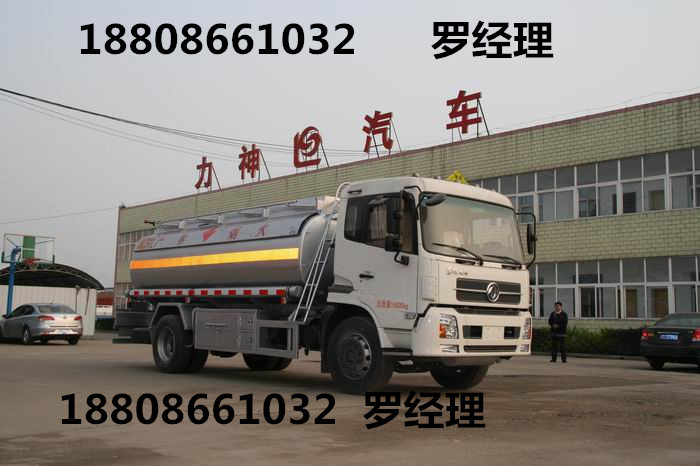

                     SLS5160GJYD4型飞机加油车

    【主要技术参数】

    产品商标

    醒狮牌

    公告批次

    254

    产品名称

    飞机加油车

    产品型号

    SLS5160GJYD4型飞机加油车

    总质量(Kg)

    16000

    罐体容积(m3)

    10.8

    额定载质量(Kg)

    7990

    外形尺寸(mm)

    8500×2500×3150

    整备质量(Kg)

    7815

    货厢尺寸(mm)

    ××

    额定载客()



    准拖挂车总质量(Kg)



    驾驶室准乘人数()

    3

    载质量利用系数



    接近角/离去角(°)

    18/12

    前悬/后悬(mm)

    1430/2370

    轴数

    2

    轴距(mm)

    5000,4700,4500

    轴荷(Kg)

    6000/10000

    最高车速(Km/h)

    80

    其它

    罐体有效容积:10.8立方米,介质:航空煤油,类项号:3,密度:770千克/立方米,罐体尺寸:4600毫米,长轴2250毫米,短轴1565毫米.当加油装置下置时,罐体尺寸:5600毫米,长轴2065毫米,短轴1400毫米.随底盘选装驾驶室.侧、后防护装置材料材质:Q235B,侧、后防护均用螺栓连接,后部防护装置断面尺寸(×)60×100(mm),后部防护离地高度:490mm.安装具有卫星定位功能的行驶记录仪,安装前轮盘式制动器,仅采用底盘子午线轮胎.ABS系统型号:355080020,ABS系统生产厂家:浙江亚太机电股份有限公司.加油装置型号/生产企业:CS20D1110F/正星科技有限公司,80YHCB-60/山东博山齐鲁油泵厂,YHCB-1000/5-A,YHCB-1000/5B,YHCB-300/3-B-L/永嘉三江石油机械厂.

    【底盘技术参数】

    底盘型号

    DFL1160BX5

    底盘名称

    载货汽车底盘

    商标名称

    东风牌

    生产企业

    东风商用车有限公司

    外形尺寸(mm)

    8790,8290,7790,7190×2370,2460×2760,2840

    轮胎数

    6

    接近角/离去角(°)

    20/13

    轮胎规格

    10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR

    钢板弹簧片数

    8/10+8,7/9+6

    前轮距(mm)

    1880

    燃料种类

    柴油

    后轮距(mm)

    1860,1800

    排放标准

    GB3847-2005,GB17691-2005(Ⅳ)

    发动机型号

    发动机生产企业

    排量(ml)

    功率(Kw)

    ISDe210 40

    ISDe180 40

    ISDe185 40

    EQH180-40

    ISB180 40

    ISB210 40

    东风康明斯发动机有限公司

    东风康明斯发动机有限公司

    东风康明斯发动机有限公司

    东风康明斯发动机有限公司

    6700

    4500

    6700

    4752

    5900

    5900

    155

    132

    136

    132

    132

    155

    、汽车底盘

    此系列罐式车主要采用DFL1160BX5二类载货汽车底盘改装而成,其结构详见所附《汽车底盘使用说明书》。

    2、罐体

    油罐结构为方圆柱形等,筒体总成采用不锈钢304板材卷制拼焊而成、封头为水压弧形结构

    3、罐口组件

    人孔小盖带内置式呼吸阀

    内置式高液位传感器

    欧标人孔

    罐顶装欧标人孔,大盖由螺栓紧固在罐口颈板上,由一个压板和一个耳板将小盖与大盖连接在一起。扣上小盖压板,可使小盖压紧,扳起压板后小盖则可打开,小盖上侧安装有内置呼吸阀;大盖上装有高液位传感器,往罐内装油达到预定高液面时,高液位传感器会给油库终端传送信号从而关闭进油阀门。

    为了保证加、运油车在工作过程中,罐内压力与大气压力平衡,在人孔大盖上安装了呼吸阀,当罐内油料受热膨胀或当用油泵向罐内加油时,罐内油面上升,压力增大,当罐内压力高于外界压8KPa时,呼吸阀上阀片开启;当用油泵向外排油或油料受冷收缩时油面下降,压力降低,当罐内压力低于外界压力3KPa时,呼吸阀下阀片开启;从而保证罐体的安全。

    4、取力器

    采用与底盘变速箱同型号的取力器,其操作功能见取力器使用说明书。

    5、油泵

    本车装备全铝卧式齿轮油泵,其性能见油泵使用说明书。

    6、输油胶管

    送油胶管两端装有快速接头、直接对接,拆装迅速、方便、密封可靠。送油胶管总成经导电检验,使用安全可靠。

    7、导静电装置

    1)、拖地带

    装于油车后部罐脚上,需经常保持与地面接触,当托地带拖地时间过长而磨损时需及时调整托地带上的螺栓放长托地带,使其有效接地,如托地带因长时间使用、大量磨损而导致完全伸开后无法有效接地,则需要更换托地带。其功用是随时将油车行驶中由于油料的冲击、晃动产生的静电或加油机、发电机工作中产生的静电导入地内,从而防止因静电所引起的火灾事故。

    2)、静电线盘

    固定在车架上,当给油车加油或排放油时,必须将静电线盘接地,把加油或放油时油料运动磨擦产生的静电导入地内,从而防止因静电短路所引起的火灾事故。

    8、本车专用配置

    本车装备有:闭路目测取样器、过滤器(带自动排气阀、压差计)、低液位控制阀(带报警器)、高液位报警器、不锈钢浮球液位计、装备有泵转速传感器、车顶爆闪灯等,见以下照片:
